Escolher entre um reservatório elevado ou apoiado no solo parece, à primeira vista, uma decisão relacionada principalmente à altura disponível para armazenamento. Na prática, a escolha envolve hidráulica, topografia, estrutura, operação, implantação, manutenção e custo global do sistema.
Na Tech Tank, tratamos essa definição como parte do projeto de reservação, porque o reservatório não funciona isoladamente. A posição do tanque interfere diretamente na forma como a água será armazenada, bombeada e distribuída, além de determinar características importantes da infraestrutura necessária para sua instalação.
Por isso, antes de definir o tipo de reservatório, é necessário entender qual função ele precisa desempenhar dentro do sistema.
Reservatório elevado e reservatório apoiado: qual é a diferença?
A diferença fundamental está na posição do volume armazenado em relação ao terreno e, principalmente, na função hidráulica que essa posição permite desempenhar.

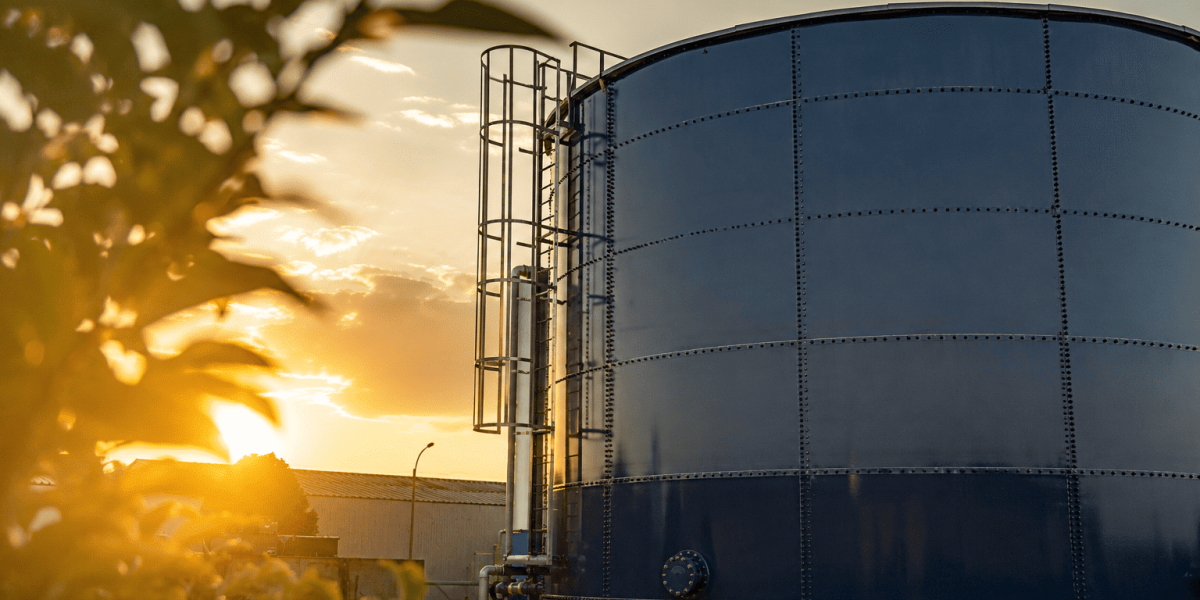

No reservatório apoiado, o tanque é instalado diretamente sobre uma fundação ou estrutura de apoio próxima ao nível do terreno. A distribuição da água pode depender de sistemas de bombeamento ou da diferença de cota existente no próprio terreno.
No reservatório elevado, o tanque é instalado acima do nível do solo por meio de uma estrutura de sustentação. A altura da lâmina d’água cria carga hidráulica que pode contribuir para o fornecimento por gravidade e para a manutenção da pressão na rede.
| Característica | Reservatório apoiado | Reservatório elevado |
|---|---|---|
| Implantação | Próximo ao nível do terreno | Acima do nível do terreno |
| Função hidráulica | Armazenamento e regularização | Armazenamento e contribuição de pressão |
| Dependência de bombeamento | Pode ser necessária conforme o sistema | Pode ser reduzida na distribuição por gravidade |
| Estrutura de sustentação | Fundação diretamente associada ao tanque | Torre ou estrutura de elevação |
| Influência da topografia | Alta | Alta |
| Complexidade estrutural | Geralmente menor | Geralmente maior |
| Acesso para manutenção | Normalmente mais simples | Exige acesso à estrutura elevada |
| Aplicação | Grandes volumes e sistemas com área disponível | Sistemas que precisam de cota hidráulica |
Essa comparação é uma orientação inicial. O projeto hidráulico e estrutural é que determina a solução adequada para cada empreendimento.
Quando o reservatório apoiado faz mais sentido?
O reservatório apoiado costuma ser uma alternativa interessante quando existe área disponível e o sistema consegue trabalhar adequadamente com bombeamento ou com a topografia existente.
Um ponto importante é que um reservatório apoiado não significa necessariamente um sistema menos eficiente. Se o terreno já oferece uma diferença de nível favorável, por exemplo, pode ser possível aproveitar a gravidade sem construir uma estrutura elevada.
Isso torna a topografia um dos primeiros fatores que devem ser analisados.
Também existe uma questão estrutural. Quando o tanque permanece próximo ao solo, as cargas são transferidas para uma fundação diretamente relacionada à estrutura do reservatório. Já em uma solução elevada, além do próprio tanque, é necessário dimensionar toda a estrutura responsável por sustentá lo, considerando as cargas permanentes, variáveis e ações ambientais aplicáveis ao projeto.
Em projetos de grande capacidade, essa diferença pode ser especialmente relevante.
Na Infraestrutura de Reservatórios da Tech Tank, trabalhamos justamente com a integração entre reservatório, fundação, estrutura e demais elementos necessários para a implantação. A própria infraestrutura precisa ser pensada de acordo com o volume, o tipo de reservatório, a aplicação e as condições do local.
E quando o reservatório elevado é mais adequado?
A principal vantagem funcional do reservatório elevado está na possibilidade de utilizar a altura para criar carga hidráulica.
Isso pode ser importante em sistemas nos quais a pressão necessária na rede não pode depender exclusivamente do funcionamento contínuo de bombas. A altura disponível entre o nível da água no reservatório e os pontos de consumo contribui para a pressão disponível, embora a pressão efetiva dependa também das perdas de carga, cotas e características da rede.
Por isso, a pergunta correta não é simplesmente “quanto mais alto, melhor?”.
A pergunta é: qual cota de água é necessária para que o sistema funcione adequadamente?
Essa diferença é importante porque elevar um reservatório significa criar uma estrutura adicional. Quanto maior a altura e o volume armazenado, maior é a relevância do projeto estrutural, das fundações, dos acessos, da estabilidade e das condições ambientais do local.
Em outras palavras, a altura precisa ter uma função hidráulica ou operacional que justifique a estrutura necessária para obtê la.
O volume do tanque não é o único dimensionamento
Esse é um dos pontos que consideramos fundamentais em qualquer projeto de reservação.
Um reservatório com determinado volume nominal não pode ser especificado apenas pela capacidade total. É necessário entender como esse volume será utilizado ao longo da operação.
Entre os fatores que precisam ser considerados estão:
| Fator | O que precisa ser avaliado |
|---|---|
| Demanda | Consumo médio, máximo e variações ao longo do período |
| Reserva operacional | Volume necessário para manter a continuidade do sistema |
| Vazões | Entrada, saída e capacidade do sistema hidráulico |
| Cota | Relação entre o nível da água e os pontos atendidos |
| Topografia | Diferenças de nível do terreno e da rede |
| Fundação | Capacidade do solo e transferência das cargas |
| Acessos | Condições para montagem, inspeção e manutenção |
| Expansão | Possibilidade de aumento futuro da capacidade |
Por isso, o dimensionamento precisa considerar o sistema completo, e não apenas o tanque.
Reservatório elevado ou apoiado: como tomar a decisão?
Podemos organizar a decisão em uma sequência bastante objetiva.
Primeiro, é necessário determinar a demanda e a reserva necessária. Depois, avaliar como a água precisa circular pelo sistema e quais vazões estarão envolvidas.
Em seguida, entra a topografia. Se o terreno já oferece uma cota favorável, um reservatório apoiado pode aproveitar essa condição. Se a rede exige uma elevação específica para obter a carga hidráulica necessária, a alternativa elevada pode ganhar importância.
Depois disso, devem ser avaliadas as condições de implantação, incluindo área disponível, fundação, acessos, equipamentos, infraestrutura hidráulica e condições do terreno.
A comparação econômica também precisa considerar o sistema completo. Comparar apenas o preço do tanque pode produzir uma conclusão equivocada.
Um reservatório apoiado pode exigir determinados sistemas de bombeamento e infraestrutura complementar. Um reservatório elevado pode demandar uma estrutura de sustentação mais complexa, além de fundações e acessos específicos.
O custo de implantação, portanto, precisa ser analisado junto com os custos de operação, manutenção e eventual expansão.
Onde entram os tanques de aço parafusados?
A escolha entre elevado e apoiado é uma decisão de implantação. A escolha do sistema construtivo do reservatório é outra decisão técnica.
Nos projetos da Tech Tank, trabalhamos com tanques de aço parafusados com diferentes soluções de revestimento, incluindo vitrificado, epóxi, inox e galvanizado, de acordo com a aplicação e as características do projeto.
O sistema parafusado também traz características relevantes para projetos nos quais logística e montagem precisam ser consideradas desde o início. As chapas e componentes podem ser transportados de forma modular e a montagem é realizada em campo, enquanto a infraestrutura de fundação e os demais elementos são definidos de acordo com o projeto.
Isso é particularmente importante em grandes sistemas de reservação, nos quais o acesso ao local, a movimentação de materiais e o prazo de implantação podem influenciar significativamente a execução.
Nossa atuação em Infraestrutura de Reservatórios inclui a execução de fundações, estruturas necessárias à instalação, montagem e integração com os sistemas hidráulicos, permitindo tratar o reservatório e sua infraestrutura como partes de um mesmo projeto.
Qual escolher, afinal?
Não existe uma resposta universal.
O reservatório apoiado tende a ser tecnicamente interessante quando o terreno, a hidráulica e a operação permitem trabalhar com o tanque próximo ao solo, especialmente em aplicações que demandam grandes volumes e possuem área adequada para implantação.
O reservatório elevado ganha relevância quando a cota do armazenamento é necessária para atender às condições hidráulicas do sistema e contribuir para a distribuição por gravidade ou para a regularização da pressão.
A decisão deve considerar, simultaneamente, volume, demanda, vazões, topografia, pressão, fundação, estrutura, operação, manutenção, implantação e custo global.
É justamente por isso que, na Tech Tank, entendemos o reservatório como parte de uma solução de engenharia maior. O tanque precisa estar adequado à infraestrutura que o recebe e ao sistema hidráulico que irá operar com ele.
Para conhecer melhor nossas soluções em armazenamento e os sistemas de infraestrutura utilizados na implantação de reservatórios, consulte a página de Produtos da Tech Tank e nossa área de Infraestrutura de Reservatórios.
